ICE TD

https://nakamura196.github.io/train-bodies/rdf/class/Q659660 · LD Browser で見る

3D モデル

149.9 × 40 × 38 mmドラッグで回転・ホイールで拡大

ICE TD（DB）

ディーゼル版の 605 形。外から見ると 411 と同じ。

寸法は車体の外形（長さ × 幅 × 高さ、mm）。色は塗り分けの目安で、印刷は単色です。おもちゃの車台に載る大きさで作っています。

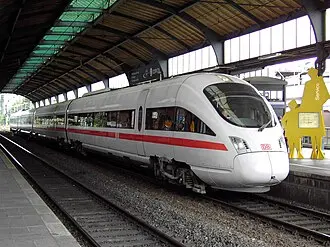

塗装とロゴは Wikimedia Commons の写真を参考に再現しました。

部位の説明

番号を押すと、その部位に寄ります。

運転室の前面ガラス。屋根の近くまで回り込み、横から見ても黒い帯として見える。模型では側面の黒い帯でこの回り込みを表した。
前面ガラスの下の左右に、前照灯・尾灯・通風口がひとまとまりで付く。
前照灯のすぐ下の赤い灯。編成の後ろの端になったときに点く。
鼻の中央のドイツ鉄道（DB）のマーク。赤い枠に赤い文字。
鼻の下半分は、連結器を覆うカバー。中央の縦の線で左右に開く。模型では継ぎ目の溝だけで表した。
運転室のすぐ後ろの窓の帯。前に向かって尖りながら下がる。
赤い帯の切れ目に入る灰色の「ICE」の文字。
車体の腰の高さを通る赤い帯。ドアの上も通る。色は交通赤（RAL 3020）とよく言われるが、一次資料では確かめていない。
閉めると車体の面とそろう扉（プラグドア）。縦長の丸い窓が付く。
ドアの後ろ上の黄色い線は 1 等車の印。参考にした写真の 1 等車にあったので付けたが、反対側の先頭車が 2 等ならこの線は無い。この車でどちらかは確かめていない。
ドアより後ろの客室の窓。模型では 8 枚に割った。白い「1」は 1 等の印。
車番 605 001。415 と同じ振り方で、写真では確かめていない。
ディーゼル車の屋根の機器は、写真から読めなかったので作っていない。印刷用の版では、屋根に車台のスイッチ用の穴も開く。先頭車には、電車の ICE T と同じく集電装置は無い。
側面の下の縁より下（高さ 0〜4.5 mm）を薄い灰色にした。おもちゃの車体は車台の縁まで覆うので、実車には無い高さを足している。
長さは実車の 27.45 m を 150 mm に縮めた（約 183 分の 1）。幅と高さはおもちゃの車台に合わせたので、縦と横の割合は実車と違う。
後ろの端の貫通路。印刷用の版で開ける車台の爪の穴より上に置いた。2 両で遊ぶときは、同じ車体を向きを変えて 2 つ使う。

– / 16

部位の説明

番号を押すと、その部位に寄ります。

運転室の前面ガラス。屋根の近くまで回り込む。模型では側面の黒い帯でこの回り込みを表したが、DSB 塗装ではその下を紺で覆った。
前面ガラスの下の左右に、前照灯・尾灯・通風口がひとまとまりで付く。
前照灯のすぐ下の赤い灯。編成の後ろの端になったときに点く。
鼻の下半分は、連結器を覆うカバー。中央の縦の線で左右に開く。模型では継ぎ目の溝だけで表した。この塗装でも銀白のまま。
連結器のカバーの上から前面ガラスの枠まで、鼻の正面は紺。連結器のカバーとその下は銀白のまま。DB のマークは付かない。
鼻の部分と車体の継ぎ目。写真に縦の線が写っている。窓の帯の上の縁は、ここより後ろで水平になる。
運転室のすぐ後ろの窓の帯。前に向かって尖りながら下がる。
窓の帯の上下に、窓の高さの 3 分の 1 ずつはみ出す紺の帯（高さ 14.1〜28.6 mm）。鼻の側面もこの紺で覆う。寸法は写真を窓の帯の高さで割り付けて読んだ。
閉めると車体の面とそろう扉（プラグドア）。縦長の丸い窓が付く。
ドアの両端に入る赤い縦線。長さは紺の帯の高さだけ。
ドアの下の赤い鳥の印（簡略化）と、紺の文字「DSB」。デンマーク国鉄（DSB）に貸していた時期の塗装。
ドアより後ろの客室の窓。模型では 8 枚に割った。白い「1」は 1 等の印。紺の帯がこの窓の上下をはさむ。
側面の下の縁より下（高さ 0〜4.5 mm）を薄い灰色にした。おもちゃの車体は車台の縁まで覆うので、実車には無い高さを足している。
長さは実車の 27.45 m を 150 mm に縮めた（約 183 分の 1）。幅と高さはおもちゃの車台に合わせたので、縦と横の割合は実車と違う。
後ろの端の貫通路。印刷用の版で開ける車台の爪の穴より上に置いた。2 両で遊ぶときは、同じ車体を向きを変えて 2 つ使う。

– / 15

項目

種類: 車体傾斜式車両・気動車・高速列車
運行国: デンマーク・チェコ共和国・ドイツ
運行者: ドイツ鉄道
製造者: シーメンス・アルストム・ボンバルディア
軌間: 標準軌
最高速度 (km/h): 200
色: 白・青・赤

値を押すと、同じ値を持つ形式を探せます。

つながり

Wikidata: Q659660

走る路線

2017年までQ559660 出典
2017年までQ479904 出典
Lübeck–Hamburg railway2017年まで地図なしQ477258 出典
2016年までQ540030 出典
2016年までQ321559 出典
Munich–Buchloe railway2003年まで地図なしQ100940666 出典
2003年までQ318895 出典
2003年までQ321761 出典

路線を押すと、地図でその線に寄ります。「地図なし」は、OpenStreetMap から線を切り出せなかった路線です。
