Rhaetian Railway ABe 8/12
https://nakamura196.github.io/train-bodies/rdf/class/Q671805 · LD Browser で見る
スイスの山岳路線を走る 3 車体連接の電車。2010年から。
寸法は車体の外形（長さ × 幅 × 高さ、mm）。色は塗り分けの目安で、印刷は単色です。おもちゃの車台に載る大きさで作っています。

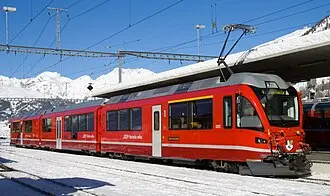

塗装とロゴは Wikimedia Commons の写真を参考に再現しました。
番号を押すと、その部位に寄ります。
運転室の前面ガラス。1 枚の大きな窓で、上が広い台形。高さは 18.2〜32.2 mm。斜めの写真が多いので、幅は正面の 1 枚から読んだ。
前面ガラスの上から屋根へ回り込む明るい灰色の冠。両肩に赤い「耳」が残る。
下の角にある黒い楔形の枠の中の白い灯。左右に 1 つずつ。
前面の中央下にある盾の形。実車は四分割の色と山羊だが、模型は白い盾の形だけ。標章なので、ロゴ無しの出力では省く。
車番の下に、黄色い小さな覆いが左右に 1 つずつ。1000 V の引き通し線の受け口として作った。何の受け口かは写真の読みで、確かめていない。
裾の明るい灰色の線は、側面から前面も横切る。高さ 4.4〜5.8 mm。
前の縁が赤い A 柱に沿って丸く下がる窓。実車はもっと大きく、前へ寄っている。
細長い窓の付いた運転室の扉。両脇に手すり。幅 10 mm（実車の縮尺のまま）。
窓 2 枚が並ぶ。上に黄色い線があり、その後ろに「1」の数字。
1 等の窓の上に引かれた細い黄色い線。厚さ 0.8 mm。
灰色の客用扉。細い窓が付く。プラグドア（閉めると車体の面とそろう扉）かどうかは確かめていない。模型の扉は縮尺どおりの幅（14 mm）にした。
扉の後ろの窓 2 枚。実車は縮尺で約 40 mm の窓が並ぶが、模型は 0.7 倍に詰めた。
赤い側面の上は明るい灰色の屋根。屋根の機器とパンタグラフは省いた。
窓の下の白い文字。この側面は「Rhätische Bahn」、反対側は「Ferrovia retica」。反対側の窓と扉の並びは同じと仮定した。標章なので、ロゴ無しの出力では省く。
鼻から運転室の扉の後ろまでの 44 mm は写真の縮尺のまま。残りは約 159 mm を 106 mm に詰めた。幅 40 mm は実車の 1.19 倍。メートル軌間の細い車体が太く見える。
後ろの端の貫通路。印刷用の版で開ける車台の爪の穴より上に置いた。実車の連接部の形ではない。
値を押すと、同じ値を持つ形式を探せます。
路線を押すと、地図でその線に寄ります。「地図なし」は、OpenStreetMap から線を切り出せなかった路線です。
@prefix cls: <https://nakamura196.github.io/train-bodies/rdf/class/> .
@prefix dcterms: <http://purl.org/dc/terms/> .
@prefix foaf: <http://xmlns.com/foaf/0.1/> .
@prefix mdl: <https://nakamura196.github.io/train-bodies/rdf/model/> .
@prefix prov: <http://www.w3.org/ns/prov#> .
@prefix rdfs: <http://www.w3.org/2000/01/rdf-schema#> .
@prefix schema: <https://schema.org/> .
@prefix skos: <http://www.w3.org/2004/02/skos/core#> .
@prefix tb: <https://nakamura196.github.io/train-bodies/vocab#> .
@prefix wd: <http://www.wikidata.org/entity/> .
@prefix wdt: <http://www.wikidata.org/prop/direct/> .
@prefix xsd: <http://www.w3.org/2001/XMLSchema#> .
cls:Q671805 a skos:Concept,
tb:VehicleClass ;
rdfs:label "Rhaetian Railway ABe 8/12"@en,
"レーティッシュ鉄道ABe8/12 3501-3515形電車"@ja ;
skos:exactMatch wd:Q671805 ;
skos:inScheme <https://nakamura196.github.io/train-bodies/rdf/> ;
skos:prefLabel "Rhaetian Railway ABe 8/12"@en,
"レーティッシュ鉄道ABe8/12 3501-3515形電車"@ja ;
prov:wasDerivedFrom wd:Q671805 ;
wdt:P1064 wd:Q24609 ;
wdt:P137 wd:Q177598 ;
wdt:P176 wd:Q666703 ;
wdt:P2052 100.0 ;
wdt:P279 wd:Q483373 ;
foaf:depiction <http://commons.wikimedia.org/wiki/Special:FilePath/RhB%20ABe%208-12%20Allegra%20in%20Pontresina.jpg> ;
tb:has3DModel true ;
tb:lineUse <https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line1>,
<https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line2>,
<https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line3> ;
tb:operatingCountry wd:Q38,
wd:Q39 ;
tb:usedOn wd:Q277177,
wd:Q693867,
wd:Q802606 ;
schema:subjectOf mdl:allegra .
<https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line1> a tb:LineUse ;
dcterms:source <https://en.wikipedia.org/wiki/Rhaetian_Railway_ABe_8/12> ;
skos:note "dual-voltage for 1000 V DC"@en ;
tb:line wd:Q277177 ;
tb:sourceSection "Technical details" ;
tb:useStatus "current" .
<https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line2> a tb:LineUse ;
dcterms:source <https://en.wikipedia.org/wiki/Rhaetian_Railway_ABe_8/12> ;
skos:note "Arosa line"@en ;
tb:line wd:Q693867 ;
tb:sourceSection "Technical details" ;
tb:useStatus "current" .
<https://nakamura196.github.io/train-bodies/rdf/class/Q671805#line3> a tb:LineUse ;
dcterms:source <https://en.wikipedia.org/wiki/Rhaetian_Railway_ABe_8/12> ;
skos:note "Landquart to Davos"@en ;
tb:line wd:Q802606 ;
tb:sourceSection "Technical details" ;
tb:useStatus "current" .
wd:Q277177 rdfs:label "Bernina railway"@en .
wd:Q693867 rdfs:label "Chur–Arosa railway"@en .
wd:Q802606 rdfs:label "Landquart–Davos Platz railway"@en .
